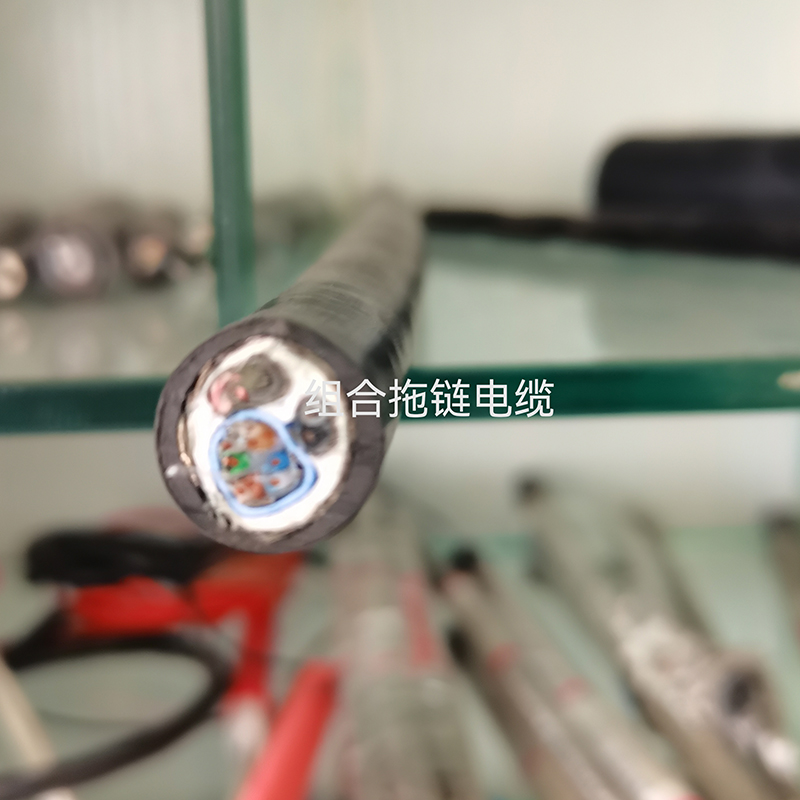

• 商品名称：组合拖链电缆
• 添加时间：2023-10-18 10:53:25
•
• 电 话：0550-7311277
  邮 箱：1045779281@qq.com


拖链电缆需具备以下几点特点：

　　1.导体绞合后柔软。

　　2.绝缘料，护套料均具备柔性，保证在拖链壳长时间弯曲使用。

　　3.绞合节距优异，是使用寿命长久的重要因素。

　　4.材料无卤，阻燃标准，燃烧时不产生有害气体，更不会发生二次污染，绿色环保。

　　5.弯曲半径符合设备要求，通常为（5~8）xD，D=电缆外径。

　　●拖链电缆适用于工业自动化设备。

　　●应用于机器人，机械手，打样机，切割机，雕刻机等设备。

　　●应用于移动驱动设备，物流系统，多轴移动加工设备。

　　●应用于干燥或潮湿的室内及室外。

　　拖链电缆 产品结构说明

　　● 导体：多股细无氧裸铜丝精绞成束，符合VDE0295 Class6类标准，单根铜丝直径不超过0.1mm；

　　●绝缘：柔性电缆专用绝缘材料，PVC/TPE/汽车料/PE；

　　●颜色区分：分色区分符合DIN47100标准或黑色线芯白色编号+黄/绿接地线；

　　●线芯结构：柔性移动电缆应用的结构设计，间隙填充紧实，电缆外观圆整；

　　●保护层：无纺布绕包结构，保护线芯持久正常工作使用；

　　●屏蔽层：镀锡丝编织，密度80％以上；

　　●护套层：混合弹性体材料或聚氨酯材料

　　●颜色：黑色（RAL9005)/灰色（RAL7001)/橙色（RAL2003)

　　导体结构及技术参数

　　导体：精细裸铜丝，截面0.1mm2（VDE 0295 Class6类标准）

　　绝缘：PVC/TPE/PE/汽车料

　　绞合：对绞后复绞

　　颜色：截面积＜0.5mm2时，采用分色辨识（DIN 47100标准）

　　截面积≥0.5mm2时，采用黑色线芯白色数字编码+黄/绿线

　　屏蔽：铝箔绕包+镀锡丝编织

　　护套：具有耐油，无卤，阻燃，低粘性特性的高度混合料

　　颜色： 黑色（RAL9005)/灰色（RAL7001)/橙色（RAL2003)

　　适用温度范围：-15℃~+70℃（聚氨酯材料在-30℃~+80℃）

　　弯曲次数：500万次~800万次，更高要求请与我方联系

　　弯曲半径：行程＜10米时，弯曲半径为7.5x电缆外径

　　行程＞10米时，弯曲半径为10x电缆外径

　　移动速度：3m/S~5m/S

　　额定电压：截面积＜0.5mm时为300/300V

　　截面积≥0.5mm时为300/500V
